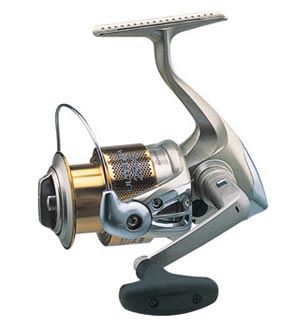

Shimano Ultegra’05

Почти в любой сфере человеческой деятельности, где применяются инструменты, есть среди этих самых инструментов одна-две «рабочие лошадки», которых специалисты не задумываясь рекомендуют всякому, кто не может или не хочет выложить большую сумму денег, но работать собирается всерьез. То же и в рыбалке. Представим себе разборчивого спиннингиста с не особенно толстым кошельком. Или предположим, что кто-то решил приобщить к «настоящему» спиннингу сына либо друга. Бюджет ограничен, да еще кризис в стране, и каждую копейку хочется потратить с умом. Вот тут-то и встает тот самый избитый вопрос о соотношении цены и качества, который благодаря усердиям рекламной братии стал звучать уже чуть ли не как насмешка. Насмешка насмешкой, но золотое сечение действительно существует и среди снастей. Таких моделей немного, но они есть — это те самые, на удивление удачные серии, которые так не нравятся маркетологам за то, что убивают спрос на другие позиции, более выгодные для продвижения и вообще создающие разнообразие ассортимента!

Если говорить о спиннинге, то одной из самых удачных безынерционных катушек последних лет можно назвать «Shimano Ultegra» образца 2005 года (это внутренний японский рынок). Добротный средний класс: удачная конструкция, бесконечный винт, на части тиража стоит «Made in Japan», приятна в работе, довольно мало весит, подходит для плетеной лески, неплохой ресурс, хорошие отзывы пользователей, мало нареканий, мелкооптовая цена одно время чуть больше сотни зеленых... Эдакий крепкий середнячок для легкого и среднего спиннинга (воблеры, блесны, легкий и средний джиг...), весьма привлекательный для расчетливого потребителя. Модель уходящая, и пока не ясно, сможет ли «Shimano» вывести на рынок адекватную замену. Как бы то ни было, «Ultegra Advance’07» — это на данный момент маленькая, неполная, переходная серия тяжелых, малопривлекательных катушек, которые 05-м и в подметки не годятся. А пока — «Ultegra’05» все еще присутствует на сайте «Shimano», все еще есть в продаже во многих магазинах, и в конце 2008 года, когда на фоне всеобщего резкого подорожания ее кое-где продавали из расчета еще старых закупочных цен, можно было сделать очень и очень выгодное приобретение...

Безынерционные катушки подороже у «Симано» выпускаются с «бесконечным винтом», у катушек подешевле его нет. До появления серий «Elf» и «Nasci» начальный уровень «бесконечных» катушек в японском ассортименте представляла именно «Ultegra» (теперь — «Elf»), занимающая в японской иерархии положение под серией «Biomaster». Кроме этого важен еще вот какой момент: «Ultegra» и «Biomaster» образца 2005 года являются парными сериями, то есть первую можно рассматривать как упрощенный вариант второй, или наоборот. И — «Ultegra» оказалась самой дешевой катушкой с цельной стальной дужкой типа SR, едва ли не самой лучшей по конструкции из всех дужек лесоукладывателя на сегодняшний день. Вот эта дужка, впервые появившаяся на «Стелле» и потом постепенно спускавшаяся вниз по иерархической лестнице, пока не добралась до «Ультегры» («Алтегры», вообще-то, но так уж все говорят — «Ультегра»; видимо латынь нам органически ближе английского...), — вот эта дужка и является нередко определяющим фактором при выборе спиннинговой катушки под плетеную леску.

Чем более дорогой «Биомастер» отличается от «Ультегры»? В нем использована пара с «черным» колесом, стоит шарикоподшипник на штоке под шпулей и еще один — справа на валу колеса.

Если поискать аналогичную по позиционированию модель у «Дайвы», то ею, скорее всего, окажется «Freams Kix». Примерно та же каталожная цена, но о «made in Japan» там, разумеется, речи уже нет никакой. На вкус и цвет, конечно, товарищей нет, но «Дайва» производит впечатление легкости и изящества, а «Ультегра» все же выглядит как-то посолиднее, «подубовее», и конструктивно она, пожалуй, попрочнее и понадежнее «киксов». Впрочем, подробнее об этом имеет смысл говорить лишь применительно к конкретным узлам, рассматривая их по очереди попарно и прикидывая, у какой модели какой узел лучше под какой режим эксплуатации катушки, чего он боится и т.д. Иначе получится словоблудие, как на больших форумах, где годами спорят, «что лучше», «что надежнее», что «г…о», а что «класс»…

Всего в серии «Ultegra’05» существует 13 размеров, некоторые из которых, по симановскому обычаю, отличаются друг от друга лишь конструкцией шпули да еще парой мелочей: «1000», «1000S», «2000», «2000S», «2500», «2500S», «C3000», «3000», «3000S», «4000», «4000S», «5000», «6000». «Настоящих» размеров среди них, собственно говоря, четыре:

1) два «тысячника»;

2) все, что начинается с двойки;

3) все, что начинается с тройки и четверки;

4) «5000» и «6000».

Катушки с индексом S имеют мелкую шпулю, а индекс С указывает на принадлежность катушки к предыдущему калибру (шпуля в этом случае обычно очень глубокая). Размер «2000» — это «2500» с чуть уменьшенной шпулей.

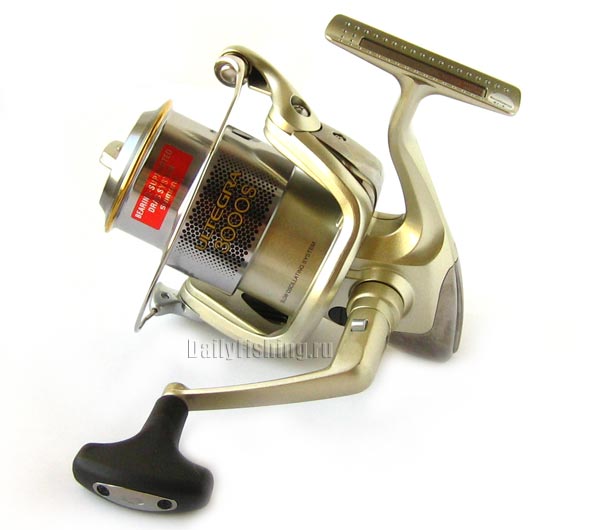

Наибольшей популярностью пользуются две средние размерные группы: «двушки» для легкого спиннинга, «трешки-четверки» — для средне-легкого и среднего. На испытаниях в редакции была «Ultegra 3000S» с маркировкой «made in Japan».

Корпус

Корпус (1) катушки отлит из пластмассы, а крышка вместе с лапкой (2) — из алюминиевого сплава и, соответственно, имеет защитное оксидное покрытие. Слева внизу на крышке находится отверстие для «экстренной смазки механизма», открывающее доступ к главной передаче. Оно закрыто завинчивающейся пластмассовой пробкой, без уплотнителя.

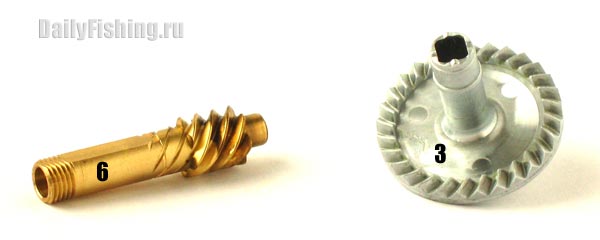

Колесо (3) диаметром 29,2 мм отлито из цинко-алюминиевого сплава, имеет крупные зубья с классической симановской геометрией. Ширина зубчатого венца 3 мм. Вал с наружным диаметром 7 мм выполнен с отверстием под четырехгранник ручки, с левой стороны опирается на шарикоподшипник в крышке (7х13х4), справа — на пластмассовую втулку (4), которую рекомендуется сразу заменить шарикоподшипником 7х11х3 (5), приобретя его в магазине, мастерской или сняв с какой-нибудь разбитой катушки. Собственно говоря, отсутствие шарикоподшипника в этом месте — один из немногих недостатков катушек данной серии. Впрочем, если ездить на рыбалку раз в полгода, то об этой проблеме можно забыть — хватит и втулки «на всю жизнь».

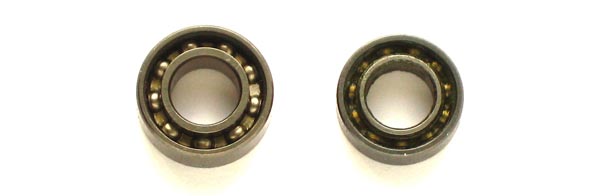

Бронзовая шестерня (6) с наружным диаметром 9,5 мм опирается спереди на головной шарикоподшипник (7х14х5), а сзади — на пластмассовую втулку, установленную в опору на корпусе. Отметим, кстати, что все шарикоподшипники, использованные в катушке — типа A-RB (как заявляет производитель — особо стойкие к коррозии).

Свойства передачи обеспечивают довольно мягкий ход, приличную тягу, неплохой ресурс. Передаточное число — 4,8.

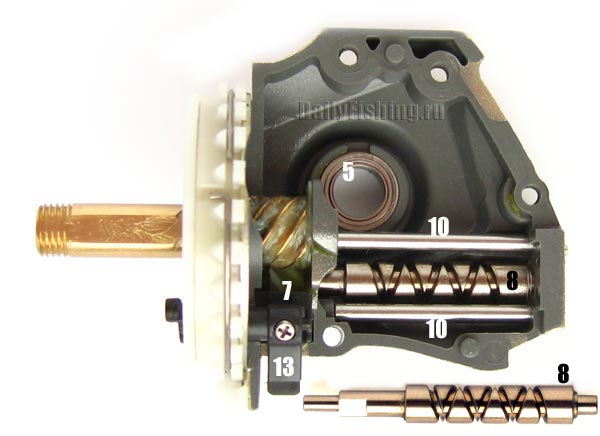

Через пластмассовую паразитную шестерню (7) приводится в движение кулачковый вал, он же «бесконечный винт» (8).

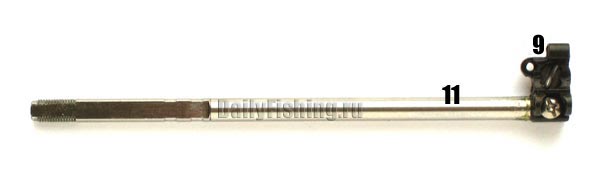

Далее через каретку с бегунком (9), опирающуюся на две направляющие в виде металлических стержней (10), движение передается на шток шпули (11).

Шток выполнен из нержавеющей стали, имеет диаметр 4,5 мм и длину 101 мм. На штоке нарезана типичная для «Shimano» мелкомодульная резьба, дающая, по идее, сверхтонкую регулировку тормоза (на практике не особо нужную), но, в то же время, и более капризная.

Для облегчения хода катушки уменьшена поверхность соприкосновения штока с валом шестерни («Floating Shaft»).

Механизм раскладки лески обеспечивает перемещение шпули в обе стороны с одинаковой скоростью, соответствующей шести оборотам ротора, а не с разной скоростью, как у многих других симановских катушек. «Симано», похоже, находится в постоянном поиске «правильной» скорости и схемы движения шпули; понятно, однако, что для разных калибров шпуль и под разную леску нужны свои решения. В данном случае производитель говорит о «Slow Oscillating System» (не «Super Slow», конечно).

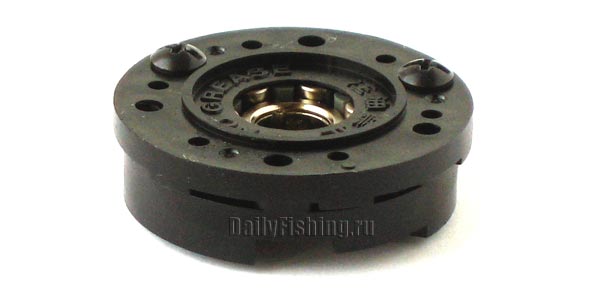

Стопор обратного хода выполнен на основе классической симановской обгонной муфты (12) в форме диска, в пластмассовом корпусе, с короткими подпружиненными роликами.

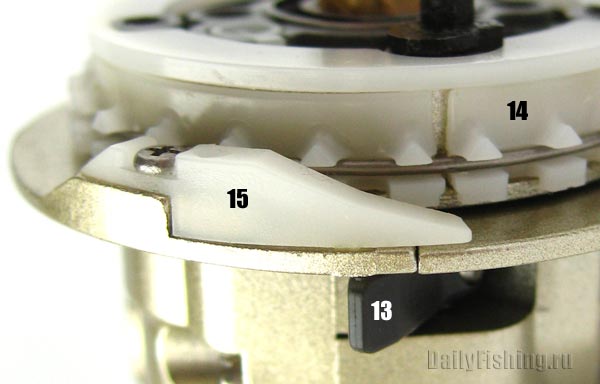

Выключатель стопора (13) маленький, находится снизу катушки, не выступает и не цепляется, зато и не особенно удобен. Правда, сегодня мало кто из спиннингистов часто пользуется выключателем.

Механизм защиты от самосброса стандартен для современных моделей «Симано», выполнен с использованием кольца из жесткой пластмассы (14), прижимаемого пружиной. Он эффективно подтормаживает ротор при открытой дужке лесоукладывателя, работает надежно, но лишь до тех пор, пока под кольцо не попадет грязь или песок.

Штатный автосброс дужки происходит при заходе толкателя (находящегося в роторе) на пластмассовый клин, привинченный к корпусу (15).

Ротор

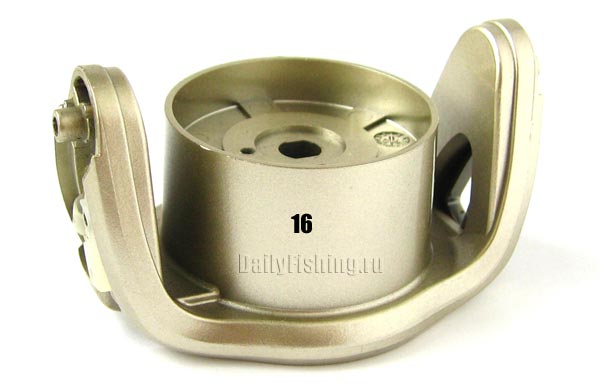

Ротор (16) крепится к валу шестерни гайкой на 12, резьба правая. Он отлит из пластмассы, в сборе весит 66 г, нетто — 40 г, для такого размера это немного.

Данный ротор с внешними рычагами дужки типичен для симановских моделей середины первого десятилетия ХХI века, точно такой же применяется, например, в модели «Aspire FA 4000».

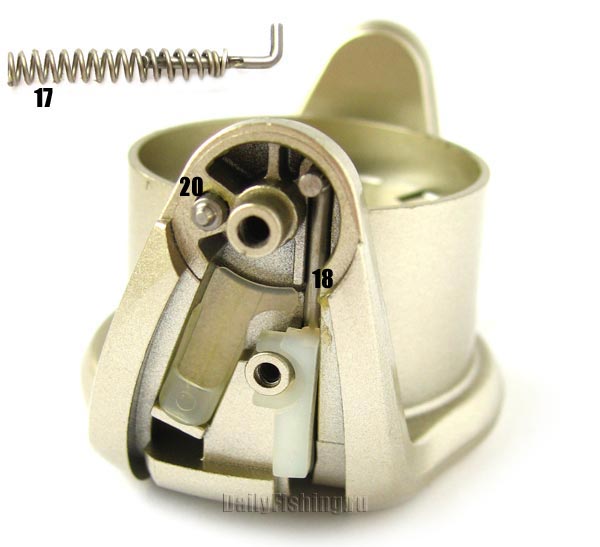

Механизм сброса дужки надежен, пружина сжатия (17) и толкатель из стальной проволоки (18) хорошо известны по другим моделям «Shimano». Здесь он собран «по-старому», с пластмассовыми деталями.

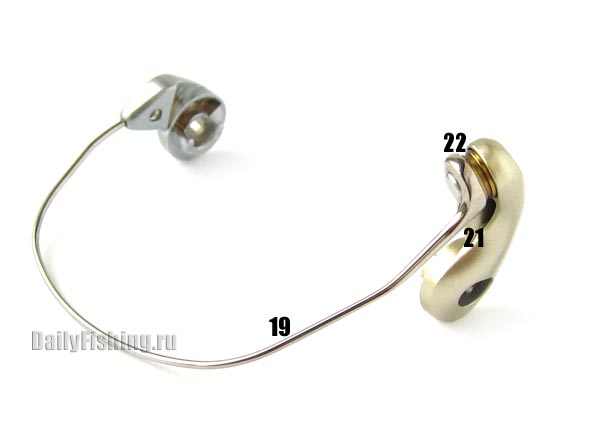

Дужка (19) выполнена в виде цельного элемента из нержавеющей стали («SR-One-Piece Bail»), имеет диаметр всего 1,5 мм, а возле ролика, в самом нагруженном месте, плавно утолщается. Эта выдающаяся конструкция, используемая сегодня в моделях высшего и среднего класса (от «Стеллы» до «Ультегры» включительно), отличается прочностью, надежностью, компактностью, малым весом и отлично подходит для ловли с плетеной леской. У такой дужки малая инерция, она меньше разбивает механизм, выдерживает умеренной силы удары, пружиня, а не сгибаясь и не ломаясь.

Закрывается дужка уверенно, четко. Рядом с пружиной сброса дужки в роторе находится подпружиненный штифт (20), ответственный за характерный щелчок при открытии дужки. Весь механизм фиксации и защиты от самосброса производитель называет «Positive & Friction Bail».

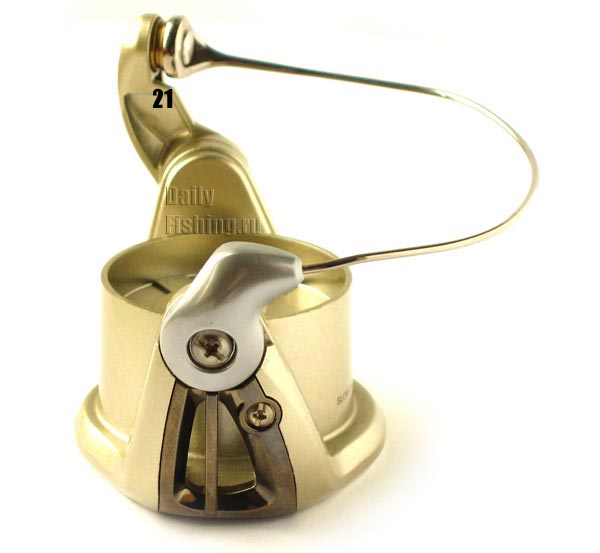

Особый выступ (21) на рычаге дужки перед роликом лесоукладывателя («S-Arm Cam») направляет леску на ролик при закрытии дужки и начале подмотки. Сам ролик (22) покрыт нитридом титана, имеет канавку для лески и вращается на шарикоподшипнике A-RB (4x7x2,5).

Шпуля

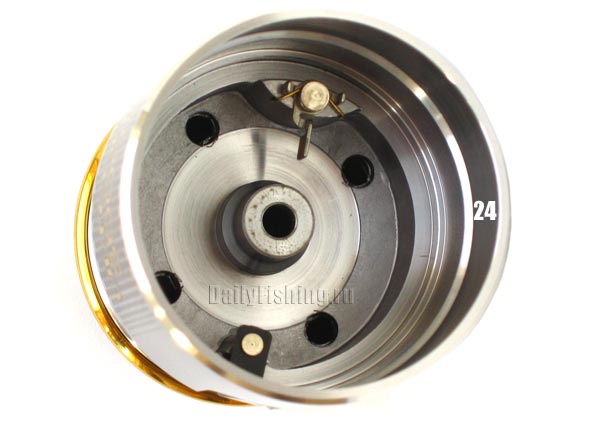

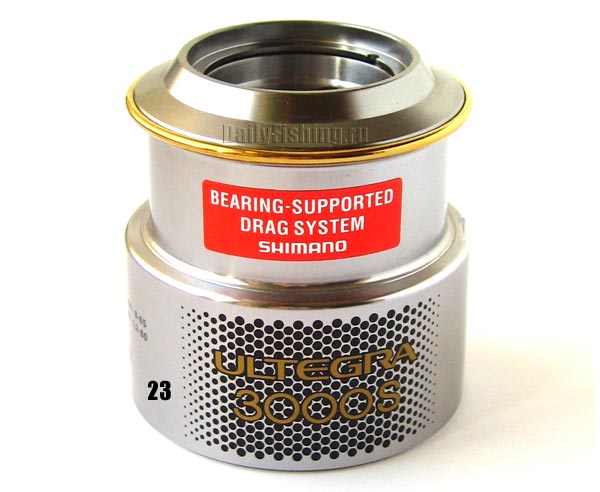

Шпуля (23) выполнена из алюминиевого сплава, изнутри юбки после штамповки произведена выборка лишнего металла (24).

Вместе с тормозным пакетом и шарикоподшипником (6х10х3) шпуля весит 68 г, это не так много, но и не мало для 3000-го размера. Тонкий насадной бортик с внешним диаметром 48 мм покрыт нитридом титана. На данную катушку можно ставить также шпули «Ultegra 3000», «4000», «4000S». У размера «4000» диаметр бортика 50 мм, а шпули с индексом «S» — мелкие («shallow») и имеют встроенный шарикоподшипник. Еще один, пятый, шарикоподшипник у катушек модификации «S» находится в рукоятке. У простых же «ультегр» шарикоподшипников всего три.

Средняя ширина проема шпули составляет 18 мм, это чуть больше хода шпули (17 мм) и ширины дна проема (примерно 16,5 мм); такое соотношение благоприятно сказывается на укладке тонких лесок. Леска рекомендуемых номеров (№№0,8–1,2) наматывается на шпулю ровно. Профиль намотки можно регулировать с помощью надеваемых на шток шайб (набор шайб прилагается).

На шпуле имеется пластмассовый зажим для лески.

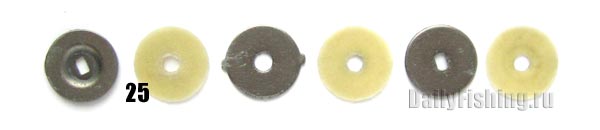

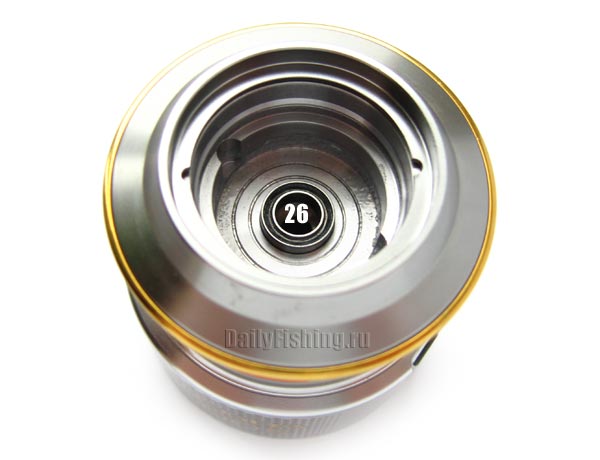

В тормозном пакете три металлических диска и три мягкие прокладки с пропиткой (25), диаметром 21 мм, это стандартный вариант. Под пакетом находится шарикоподшипник (26).

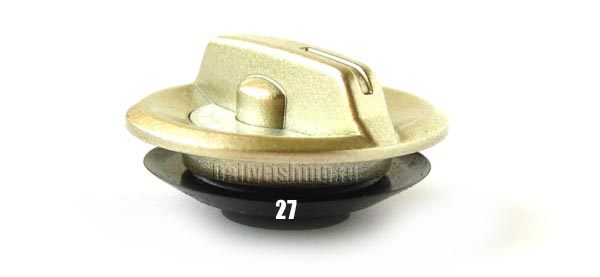

Благодаря выступу на верхнем тормозном диске гайка (27) не прилипает к нему, легко вынимается из шпули. Гайка снабжена защитной манжетой и довольно удобна для регулировки, пальцы с нее не соскальзывают. Но выступ в центре все же немного мешает.

Рабочее тормозное усилие, указанное производителем, — до 5 кг, максимальное — до 10 кг.

В комплекте поставки нет запасной шпули, это уже стало традицией японского рынка. Имеет смысл докупить сюда шпулю 4000-го размера, у нее больше емкость и передний бортик шире на 2 мм, по совместимости же внутри серии никаких ограничений нет. А вот от «Биомастера» того же поколения шпули не подходят: там они рассчитаны на подшпульный подшипник! В общем-то, надо поставить минус производителю за такую несовместимость…

Ручка

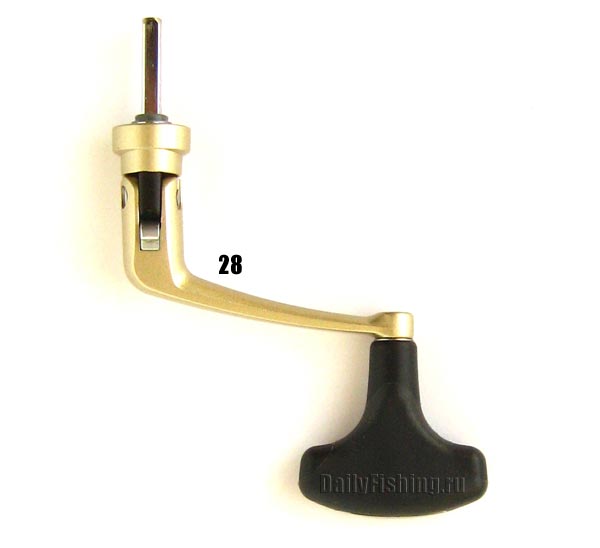

Ручка (28) катушки отлита из алюминиевого сплава, складывается при нажатии на кнопку. Получается быстро и удобно, но у некоторых рыболовов возникают сомнения в надежности такого механизма. Опыт показывает, однако, что при нормальном режиме использования катушки данный механизм, который мы находим и в некоторых других моделях середины десятилетия, весьма долговечен.

Четырехгранник ручки проходит внутри вала колеса главной пары и фиксируется винтом с противоположной стороны. Головка винта с прорезью под отвертку спрятана под декоративным колпачком, поэтому снаружи с той стороны корпуса ничего не крутится.

При длине плеча 55 мм ручка не очень легкая, без винта она весит 41 г.

Рукоятка имеет Т-образную форму, удобная, не клейкая и не скользкая, вращается на шарикоподшипнике 4х7х2,5. Шарикоподшипник в рукоятке имеется только у модификаций с индексом S.

***

В коробке кроме катушки находятся запасные шайбы для регулировки профиля намотки, надеваемые в случае необходимости на шток шпули, мягкий матерчатый чехол, схема, инструкция и «спецификационный лист», в котором приведены подробные данные всех катушек серии, взаимозаменяемость шпуль в рамках серии. Из этого списка видно, что емкость шпуль указана по мононитям (полиамидным и фторуглеродным) для лесок «Toray» (можно посмотреть соответствующий номеру лески номинальный диметр), а по «плетенке» — для «Shimano AR-C».

Впечатления

Катушка производит впечатление надежной рабочей лошадки. Весит она для своего класса сравнительно немного (примерно как «Biomaster’08»), имеет легкий и плавный ход. С самого начала наблюдается типичный для «ультегр» продольный люфт штока, на рабочих качествах катушки он никак не отражается. На шпулю вошло 120 метров плетеной лески №0,8 производства «Sunline», 135 метров 8-фунтовой «Power Pro». Намотка ровная, без горбов, почти идеально цилиндрическая (после добавления одной тонкой шайбы из дополнительного комплекта). Для более толстой лески была докуплена 4000-я шпуля. Емкость шпули «3000S» идентична емкости шпули «2500S», притом что диаметр бортика у последней на три миллиметра меньше (45 мм) и используется она на катушке меньшего калибра. На практике большая катушка с мелкой шпулей бывает полезна при ловле спиннингом с дальним забросом легких приманок (воблеров, мелких джигов, вращающихся блесен). Имея же как 3000-ю (с тонкой леской), так и 4000-ю (с леской потолще) шпулю к одной катушке и подобрав универсальное удилище («и вашим, и нашим»), можно налегке путешествовать по водоему с единственной снастью, при необходимости настраиваясь на разные условия ловли, разные виды рыб и разные приманки. «Ультегра» 3000–4000-го размера при массе 320 с небольшим граммов неплохо сочетается со многими спиннинговыми удилищами средне-легкого и среднего класса, средней и большой длины.

Катушка отработала у нас один сезон по щуке и окуню (средне-легкий спиннинг, 1–2 выезда в неделю). Нареканий за это время не возникло.

Для экстремальных нагрузок такую катушку брать не стоит, «Ультегра» — это нечто среднее для среднестатистического спиннинга без выкручивания монстров, постоянного использования тяжелых, упористых приманок и рывковой проводки больших «штуковин».

И вот еще что. Качество сборки, видимо, не у всех «ультегр» одинаково. Если есть какие-то сомнения, то стоит как следует проверить катушку перед началом эксплуатации. Бывает, смазку на заводе шмякнут не туда или вообще она пролетит мимо катушки. Бывает, шайбочку надо куда-то подложить. Из-за таких мелочей потом нередко возникает недовольство, скандал... Шарикоподшипник на вал колеса так или иначе лучше добавить, значит — внутрь все равно лезть. Если сами не дружите с техникой, обратитесь к мастеру или умельцу. После минимального тюнинга и настройки катушку бывает просто не узнать (и это относится отнюдь не только к одним «ультеграм» и не только к «Симано»…).

Факты

Фирма: «Shimano» (Япония)

Модель: «Ultegra 3000S»

Номинальная масса: 320 г

Фактическая масса: 322 г

Передаточное число: 4,8

Шарикоподшипники: 5

Диаметр переднего бортика шпули: 48 мм

Емкость шпули: 100 м 0,185 мм (моно); 110 м №1

Масса шпули: 68 г

Длина плеча ручки: 55 мм

Страна производства: Япония
