Расчет грузоподъемности поплавков

При изготовлении поплавков в домашних условиях возникают трудности в определении грузоподъемности выбранной формы поплавка. В результате самодельные поплавки, как правило, имеют тело, близкое к цилиндру, простое для расчета грузоподъемности. Хотя форма тела поплавка не определяет сферу его использования, хочется создать поплавок, по форме похожий на фирменный, но сдерживают сложности расчета его грузоподъемности. Предлагаемая программа позволяет проводить расчет грузоподъемности поплавков с любой формой тела, образованного вращением некой кривой. Программа реализована на основе распространенной программы «Excel» фирмы «Microsoft».

Программа содержит расчет двух типов поплавков: с телом типа «оливка» и «груша». Она настроена так, что не требует от пользователя специальных знаний, и защищена от случайных действий пользователя. Знатоки «Excel» с легкостью могут изменить профиль тела поплавка или добавить новые профили.

Программа считает:

— вес поплавка;

— две грузоподъемности:

а) вес огрузки под основание антенны;

б) максимальную грузоподъемность — вес грузил, топящих поплавок;

— чувствительность антенны, позволяющую определить грузоподъемность поплавка при огрузке до части антенны;

— полный вес оснастки — сумму веса поплавка и полной грузоподъемности.

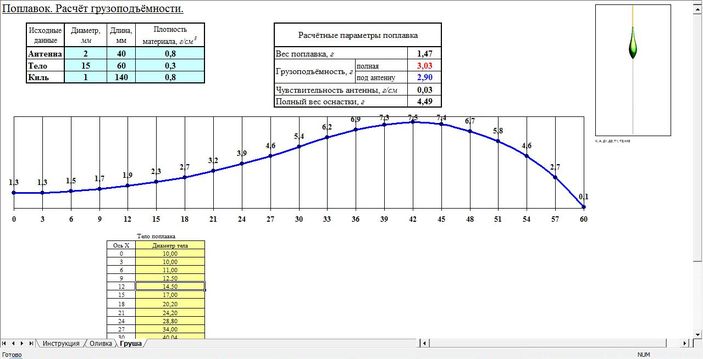

В окне программы (см. рис.) определены три области, доступные для ввода данных:

— область ввода размеров поплавка в верхней части слева;

— область вывода рассчитанных параметров в верхней части по центру;

— область задания профиля тела поплавка в нижней части слева.

В центре окна программы расположен график профиля тела поплавка.

В программе реализован расчет поплавков, состоящих из киля, тела поплавка и антенны, задающихся своими длиной и диаметром и удельными плотностями применяемого материала. Для тела поплавка вводится контур сечения вдоль оси вращения.

Скачать программу

Улучшенная версия программы для поплавков с телом формы "Капля"

Автор: Леонид Евстигнеев
