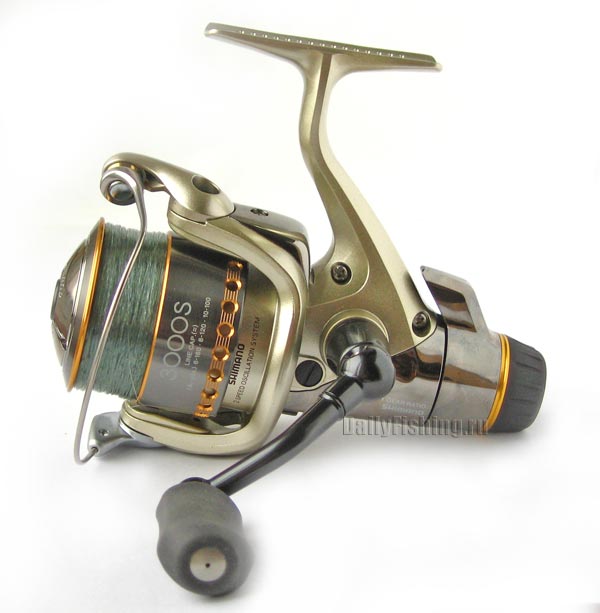

Shimano Aspire RA

Серия «Aspire RA», появившаяся в сезоне 2007 года, является на сегодняшний день флагманской среди симановских катушек европейского рынка с задним тормозом и вообще одной из лучших в мире заднетормозных катушек небольшого размера.

Здесь сразу же надо сделать несколько пояснений, без которых многое из дальнейшего будет читателю непонятно. «Aspire RA» — не что иное как одна из многочисленных модификаций заднетормозной симановской катушки, впервые представленной к сезону 2004 года в виде четырех серий:

«Super GT-RA»;

«Super GTM-RA»;

«Stradic GTM-RA»;

«Twin Power XT-RA».

Тогда она пришла на смену легендарным моделям заднетормозных катушек, пользовавшимся большим спросом у поплавочников («Stradic X GTM» и др.), причем встречена была большинством рыболовов без энтузиазма: качество катушек при переходе к новому поколению заметно ухудшилось.

Если у переднетормозных моделей (F) названия «Stradic», «Twinpower» и т.д. присваиваются самостоятельным сериям катушек, имеющим значительные конструктивные отличия, то у заднетормозных (R) они лишь указывают на соответствующую модификацию одного и того же. В рамках каждого размера у всех катушек R с «бесконечным винтом» — тот же корпус, тот же ротор, тот же тормозной механизм. Отличия — в цвете покрытия, в мелких декоративных элементах, в передачах (передаточное число побольше или поменьше), в ручках, в количестве шарикоподшипников...

К сезону 2007 года все четыре модификации были «причесаны», получили индекс В («Super GT-RB» и т.д.), новую раскраску, новые, более тяжелые ручки и новые, более тяжелые шпули! И — к четырем существующим была добавлена пятая модификация, «Aspire RA», внешне выдержанная в стиле спиннинговой переднетормозной новинки «Aspire FA» (расположившейся между «твинами» и «стеллами»), а на деле принципиально отличающаяся от «Twin Power RB» только цельной дужкой лесоукладывателя (так называемая «дужка SR») да точеной ручкой. Заявление в каталоге «Shimano» насчет того, что в эту катушку при разработке были заложены все функции «концепции SR», — блеф. Никаких разработок не было, на существующую катушку поставили новые рычаги с цельной дужкой и новую ручку, сделали ей новый «make-up» — и вперед.

Все вышесказанное можно кратко сформулировать следующим образом: нет в природе настоящих «твинов», «страдиков» или «эспайров» в варианте с задним тормозом, а есть под этими названиями модификации одной заднетормозной катушки, которая в табели о рангах находится где-то на уровне «Техниума» (это видно по сравнению не только конструктивных особенностей, но каталожных цен). В условиях низкого спроса на заднетормозные модели, характерного для последних лет, производителю нет резона тратиться на разные корпуса, придумывать всякий раз что-то новое.

Это, однако же, вовсе не отменяет того положения, что «Aspire RA» — одна из лучших выпускаемых сегодня заднетормозных катушек матчевого размера. После того как «Дайва» много лет назад перестала всерьез рассматривать задний тормоз, у симановской модели с «бесконечным винтом» просто не осталось достойных конкурентов. Почему тогда «одна из...»? Дело в том, что в японском ассортименте «Shimano» то самое, о чем мы сейчас говорим, называется «Biomaster L» и в новейшей реинкарнации («Biomaster L Aori» образца 2008 года) получило не только «дужку SR», но и ручку, ввинчивающуюся в колесо главной передачи, то есть конструкторское решение, которого пока нет у европейских модификаций и которого так долго ждали любители этих катушек. Может быть, «Aori» послужит прототипом для нового поколения «европейцев».

***

Итак, серия «Aspire RA» состоит из четырех моделей: «1500», «2500», «3000S» и «4000». Настоящих размеров здесь всего два: побольше (это «4000») и поменьше (это все остальное). Вариант «1500» — это «2500» со шпулей меньшего диаметра, а «3000S» — это «2500» с мелкой (S = shallow) шпулей. Надо сказать, что при переходе к поколению заднетормозных катушек 2004 года появилась некоторая путаница с размерами. До этого катушки матчевого размера обозначались у «Shimano» номерами «3000» и «4000», и фактически это был один размер со шпулями разного диаметра, причем 4000-я шпуля без проблем вставала на 3000-ю катушку. В 2004 году вариант «3000» исчез, а потом появился уже как «3000S», но теперь так называлась не большая, 4000-я, а маленькая катушка — «2500» с мелкой шпулей. Для интереса положим рядом колеса главной передачи старого и нового «трехтысячников».

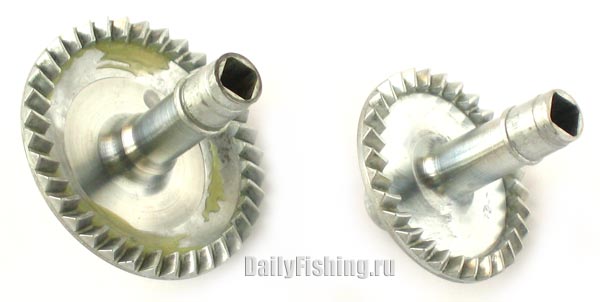

После такого сравнения должно быть понятно, что для ловли с кормушкой или с тяжелыми вэгглерами следует использовать новые катушки исключительно 4000-го размера (там такое же здоровенное колесо, как и раньше, а значит — отличная тяга и приличный ресурс), а для легкой поплавочной удочки подойдет и модель «3000S», на примере которой мы сейчас подробно рассмотрим устройство современной симановской катушки с задним тормозом.

Корпус

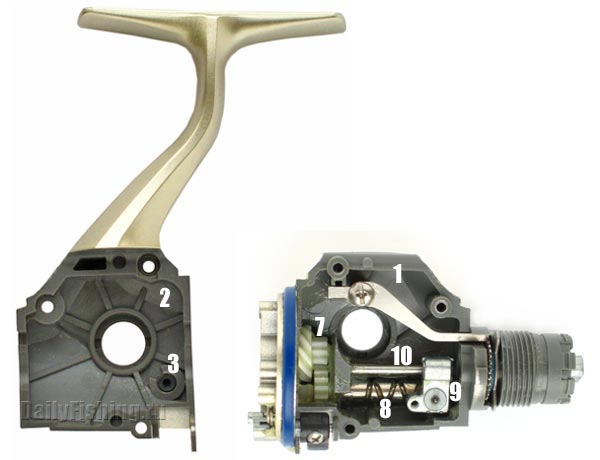

Корпус (1) и крышка с лапкой (2) у «Aspire 3000 SRA» отлиты из пластмассы. У поколения 2001–2003 гг. (модели с индексом X) крышка с лапкой была металлической, это подтверждение снижения класса катушки, имевшего место в 2004 году. Слева снизу на крышке находится отверстие (3) для экстренной смазки механизма, открывающее доступ к главной передаче. Отверстие закрыто завинчивающейся пластмассовой пробкой без уплотнителя.

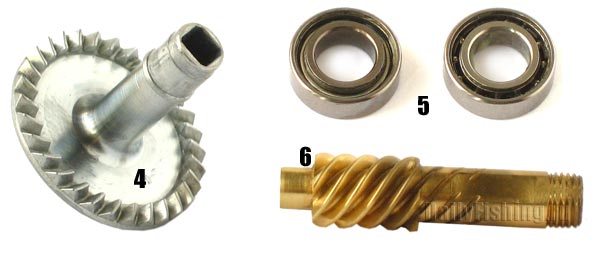

Колесо (4) главной передачи отлито из цинко-алюминиевого сплава, имеет внешний диаметр 27,3 мм, маркировано «04TP25» (то есть, «Twin Power» образца 2004 года, размер «2500»). На колесе 30 не особенно крупных зубьев (ширина зубчатого венца 2,5 мм). С обеих сторон на валу колеса установлены открытые шарикоподшипники A-RB 7х13х4 (5).

Бронзовая шестерня (6) имеет шесть заходов, внешний диаметр 9 мм, спереди ее вал опирается на головной шарикоподшипник A-RB 7х13х4. Сзади хвостовик диаметром 5 мм и длиной 4 мм входит в опору, образованную выступом корпуса, втулки там нет.

Кратное число зубьев и целое передаточное число 5 типичны для многих современных симановских катушек. Надо полагать, у производителя есть какие-то особые соображения на этот счет, которые нам не известны.

Параметры главной пары позволяют добиться легкого хода, но на особую тягу рассчитывать здесь не приходится, да и сильных нагрузок по возможности следует избегать. Как и ее сестры-близнецы («1500», «2500»), модель «3000S» рассчитана на легкую ловлю. На тяжелую поплавочную удочку или на фидер лучше поставить 4000-ю катушку.

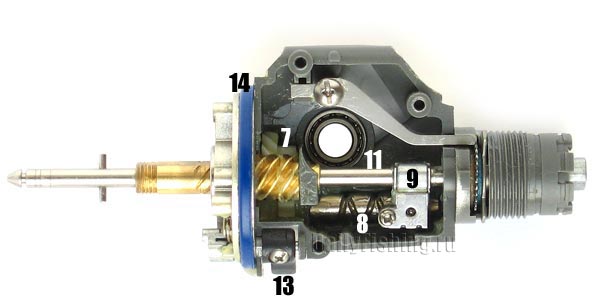

От ведомой шестерни главной пары через систему пластмассовых паразитных шестерен (7) приводится в движение кулачковый вал («бесконечный винт»; 8). Каретка с бегунком (9), опирающаяся на направляющую в виде металлического стержня (10), передает движение штоку (11) шпули.

Шток выполнен из нержавеющей стали, довольно тонкий (4 мм), имеет длину 106,5 мм. Для облегчения хода катушки уменьшена поверхность соприкосновения штока с валом шестерни (принцип «Floating Shaft»).

Механизм раскладки лески обеспечивает замедленную подачу шпули, характерную для симановских моделей первой половины 90-х гг. В настоящее время чаще применяется система «X-Wrap» с одной «паразиткой», где шток движется быстрее. Ход шпули составляет 14,5 мм, в обе стороны она движется с одной скоростью — эти параметры заданы стандартным симановским «бесконечником», устанавливаемым сегодня на 2500-й размер катушек.

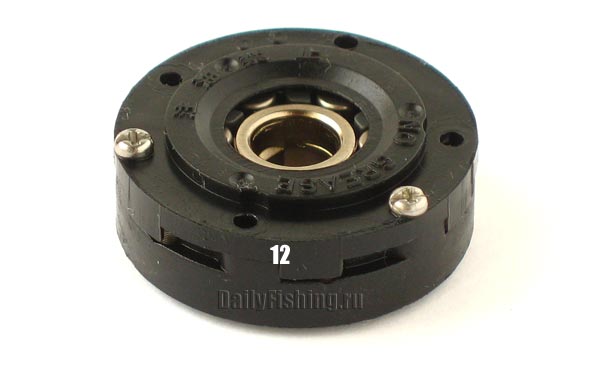

Стопор обратного хода выполнен на основе классической симановской обгонной муфты в форме диска (12), в пластмассовом корпусе, с короткими подпружиненными роликами.

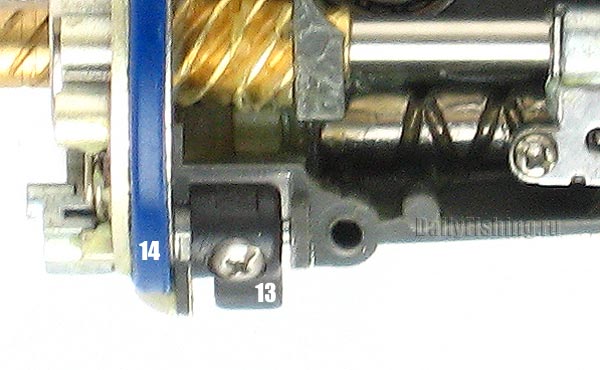

Выключатель стопора (13) маленький, расположен снизу катушки, вплотную к ротору, не мешает работе, но пользоваться им довольно неудобно.

Механизм защиты от самосброса выполнен с использованием кольца из мягкой пластмассы (14), этот вариант механизма обычно применяется, когда по конструктивным причинам нельзя поставить более привычное зубчатое кольцо, например на 1000-х размерах переднетормозных катушек.

В задней части корпуса расположена тормозная система. Если в катушках с передним тормозом, механизм которого находится в шпуле, шпуля вращается относительно неподвижного штока, преодолевая тормозное усилие, то в катушках с задним тормозом шток вращается вместе со шпулей, а диски находятся в корпусе.

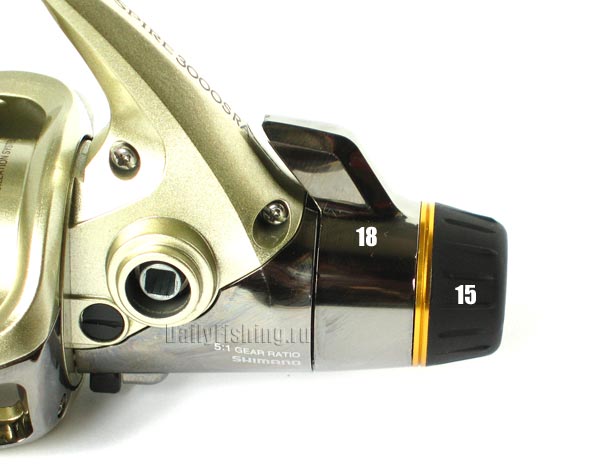

Многие заднетормозные симановские катушки, в том числе все нынешние модели рассматриваемого нами семейства, оснащены механизмом «Fightin’ Drag». Это не что иное как дополнительный, второй задний тормоз. Наружный регулятор (15) относится к основному тормозу, имеющему довольно большой диапазон регулировки.

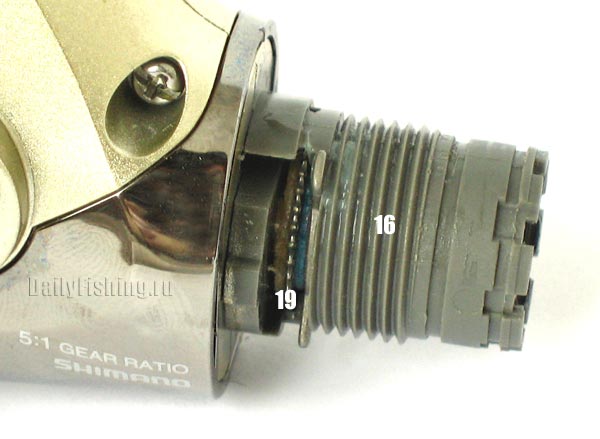

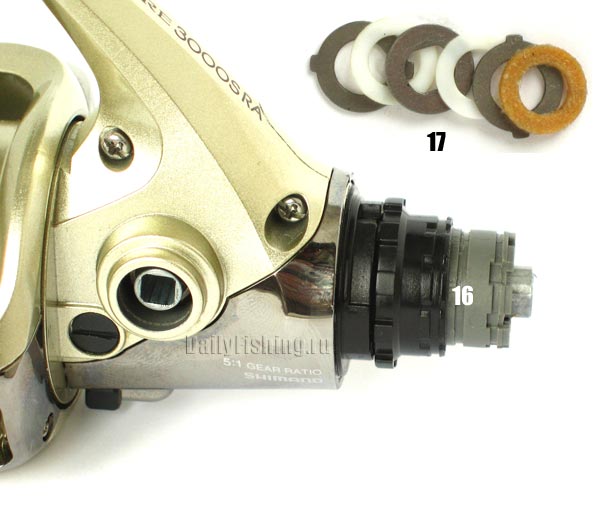

Его тормозной пакет расположен в цилиндрическом выступе задней части корпуса катушки (16) и состоит из 11-миллиметровых дисков и прокладок (17).

Внутренний регулятор с характерным флажком (18) действует на простенький тормоз с минимальным диапазоном регулировки (19), позволяющий резко усилить или ослабить общее тормозное усилие.

Идея заключается в том, чтобы основной тормоз настроить заранее, исходя из свойств удилища и лески, а дополнительным пользоваться при выполнении различных маневров во время ловли.

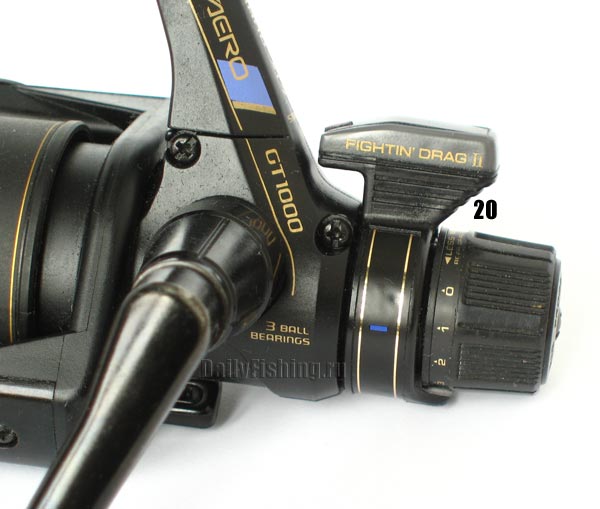

Надо полагать, что при выборе новой формы обоих регуляторов, которую мы находим на катушках начиная с 2004 года, конструкторы исходили из соображений моды, а отнюдь не удобства. Управляющие элементы старого образца (до 2004 года) были гораздо удобнее в работе, ухватистее, да и выглядели солиднее (20).

Ротор

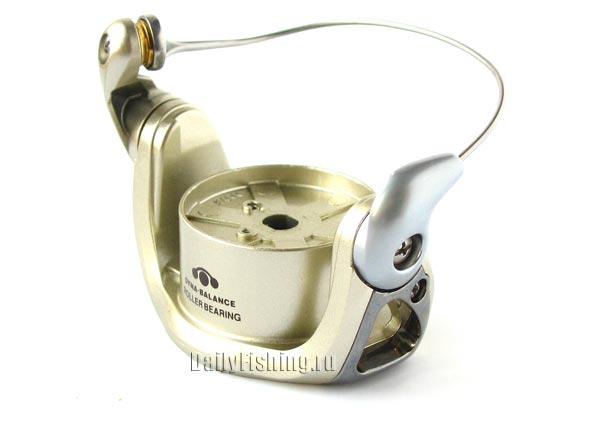

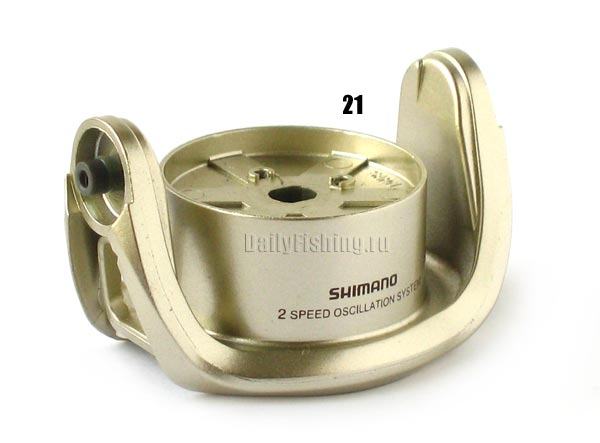

Ротор (21) крепится к валу шестерни главной передачи гайкой на 12 с правой резьбой. Он отлит из пластмассы, нетто весит 24 г, в сборе 48 г.

Это стандартный симановский ротор середины первого десятилетия XXI века, используемый в самых разных моделях катушек; точно такой же, например, стоит на «Nasci».

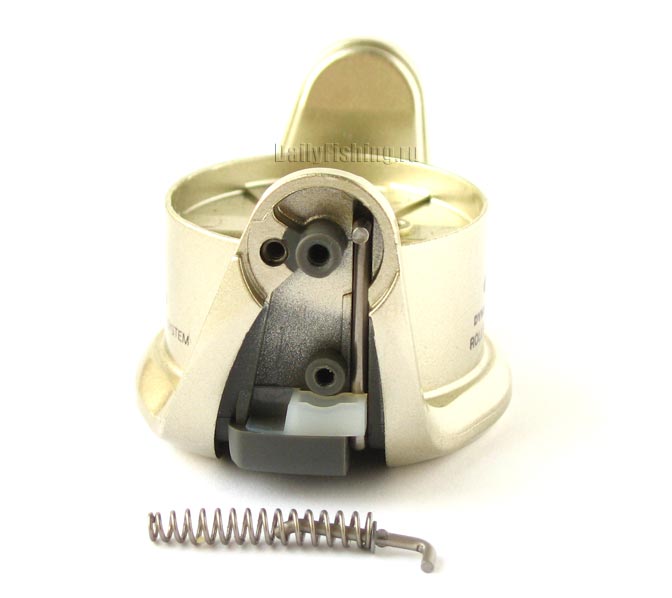

Механизм сброса дужки с пружиной сжатия и толкателем из стальной проволоки тоже стандартен, все элементы его хорошо известны по другим моделям «Shimano».

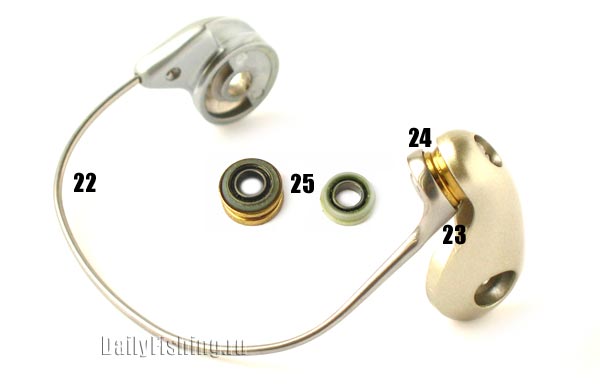

Дужка (22) лесоукладывателя выполнена в виде цельного элемента из нержавеющей стали («SR-One-Piece Bail»), имеет диаметр всего 1,5 мм, а возле ролика, в самом нагруженном месте, плавно утолщается. Эта выдающаяся конструкция, едва ли не лучшая в мире на сегодняшний день, отличается прочностью, надежностью, компактностью, малым весом и отлично подходит для ловли с плетеной леской. У такой дужки малая инерция, она меньше разбивает механизм, лучше выдерживает удары. Наличие «дужки SR» выгодно отличает «Aspire RA» от других катушек семейства, кроме новой «Biomaster L Aori», у которой стоит такая же дужка. Ее преимущества полностью раскрываются при ловле с плетеной леской, поэтому особенно актуальна она на 4000-м размере, подходящем для фидера, но и катушкам меньшего размера такая дужка, разумеется, не повредит.

Особый выступ (23) на рычаге дужки перед роликом лесоукладывателя («S-Arm Cam») помогает дужке бороться с образованием петель на шпуле. Ролик (24) покрыт нитридом титана, имеет канавку для лески и вращается на двух (!) шарикоподшипниках 4х7х2,5 (25). Это редкую для «Симано» схему можно найти, например, у «Стеллы», но даже у «Aspire FA» ее нет.

Шпуля

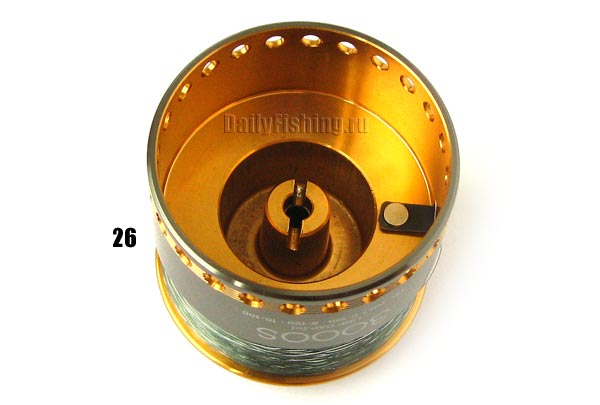

Шпуля (26), честно говоря, разочаровывает. Выполненная из алюминиевого сплава, она очень нарядна благодаря двухцветному анодированию, декоративным пояскам и ряду отверстий по нижнему краю юбки.

Но лучше бы вместо всего этого изнутри юбки выбрали хоть немного металла (здесь выборки никакой нет в принципе).

Или просто стенки сделали бы потоньше. А так... Да, 56 г для шпули без тормоза и с диаметром переднего бортика 47 мм — это очень много. Для сравнения: шпуля того же размера от матчевой «Exage MRA» весит 40 г, главным образом благодаря меньшей толщине металла. Вообще, тяжелые шпули — характерный недостаток заднетормозных симановских катушек поколения 2007 года.

Ширина проема шпули — около 16 мм, это стандартное значение, согласованное с ходом штока (14,5 мм).

На юбке шпули находится пластмассовый зажим для лески с пластмассовой же подкладкой.

Кнопочный механизм обеспечивает легкое снятие и установку шпули.

Ручка

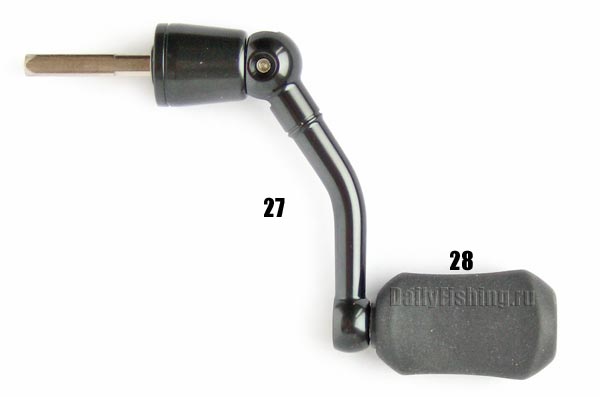

Ручка (27) выточена из алюминиевого сплава, рабочее плечо — 50 мм. Весит она 33 г (в комплекте с винтом — 36 г). Для сравнения: ручка «Twin Power XT-RB» того же размера весит 37 г, «Twin Power XT-RA» — 28 г. Четырехгранник проходит внутри вала колеса главной пары и фиксируется с другой стороны катушки винтом с декоративной головкой.

Стандартная симановская «бобышка» вращается на двух шарикоподшипниках, мягкая на ощупь, иногда может казаться липкой (28).

***

В коробке кроме катушки находятся две запасные шпули, мягкий матерчатый чехол, флакончик с жидкой смазкой, схема и инструкция.

Впечатления

В работе катушка мало чем отличается от своей младшей сестры — «Twin Power 3000S XT-RB», ведь и конструктивно они почти близнецы. Легкость и «гладкость» хода зависит в данном случае не от модели, а от сборки конкретного экземпляра и, как правило, поддается регулировке. Цельная дужка с роликом на двух подшипниках — несомненное преимущество «Эспайр», как и точеная, более легкая ручка. Все три модификации меньшего размера («1500», «2500» и «3000S») можно использовать на легкой поплавочной удочке и пикере, если не пугает масса катушки в 270–280 г. Для этих задач тяги здесь вполне хватает, намотка штатной лески на шпулю выходит довольно ровная, без выраженных провалов.

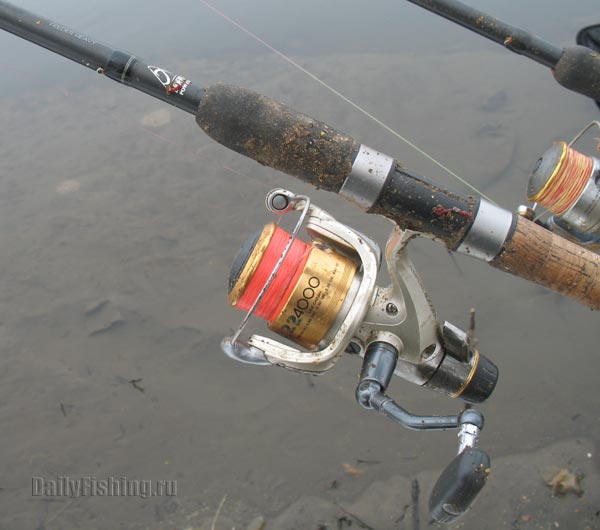

Любителям же тяжелых дальнобойных вэгглеров, а также средних и тяжелых кормушек стоит обратить внимание на размер «4000». Без всяких натяжек, «Aspire 4000 RA» — одна из лучших фидерных катушек в мире на сегодняшний день, с отличной тягой благодаря крупному колесу, с легким ходом и с дополнительным тормозом «Fightin’ Drag».

Конструкция узла лесоукладывателя с цельной дужкой типа SR, роликом на двух шарикоподшипниках и рычагом особой формы идеальна для использования плетеной лески, популярной сегодня среди многих доночников. Цена... На наш взгляд, если есть хоть какая-то возможность подкопить денег на снасти, то лучше поднапрячься и купить «Aspire» и потом играючи вытаскивать кормушки и рыбу, чем, сэкономив и приобретя дешевое десятиподшипниковое китайское «чудо», кряхтеть, нажимая на неподатливую ручку. В качестве альтернативы «Aspire» можно попытаться найти «Biomaster L Aori 4000», где ручка ввинчивается в колесо, а потому отсутствует люфт в этом месте. Или можно подождать следующего поколения европейских моделей R, хотя на данный момент с ним еще многое неясно.

Факты

Фирма: «Shimano» (Япония)

Модель: «Aspire 3000S RA»

Номинальная масса: 285 г

Фактическая масса: 282 г

Передаточное число: 5

Шарикоподшипники: 7

Диаметр переднего бортика шпули: 47 мм

Емкость шпули: 220 м 0,20 мм

Масса шпули: 56 г

Длина плеча ручки: 50 мм

Страна производства: Малайзия
